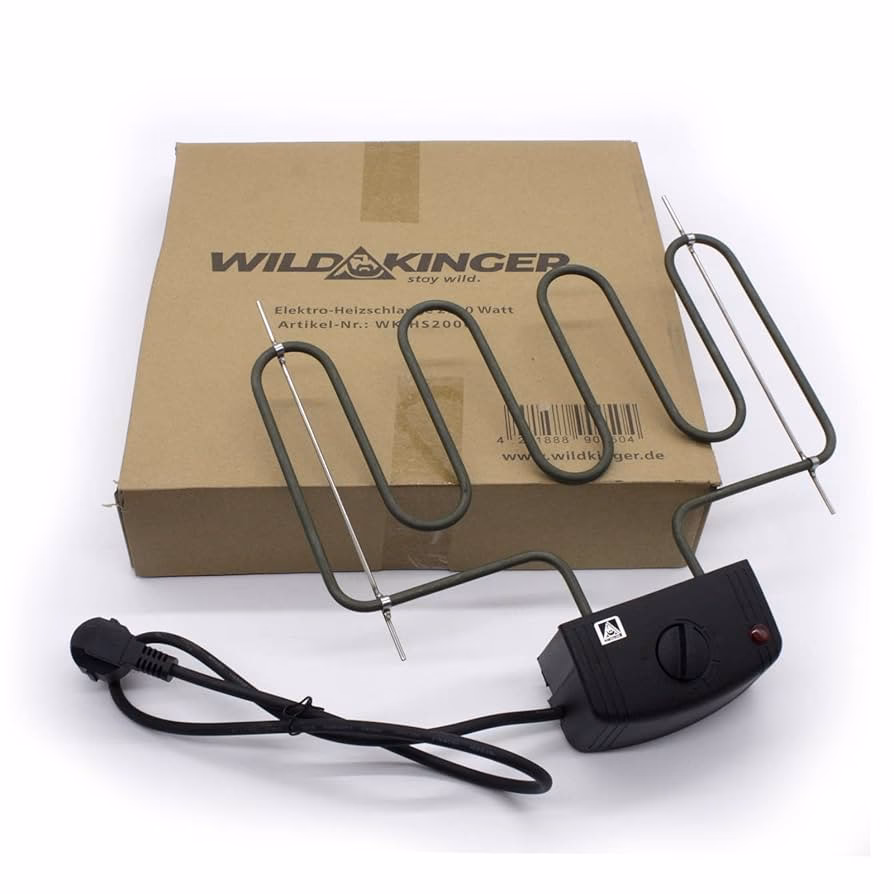

Heizspiralen im Elektrogrill: Widerstand verstehen

Der Elektrogrill ist für viele Grillfans eine beliebte Alternative zu Kohle- oder Gasgrills, besonders wenn es um schnelle, raucharme und unkomplizierte Grillerlebnisse geht. Das Herzstück jedes Elektrogrills ist zweifellos die Heizspirale. Sie ist für die Umwandlung von elektrischer Energie in die benötigte Grillhitze verantwortlich. Doch wie genau funktioniert sie, und welche Rolle spielt dabei der elektrische Widerstand, gemessen in Ohm? Die Frage nach dem Widerstandswert einer Heizspirale ist nicht nur für Technikbegeisterte interessant, sondern auch für jeden, der die Funktion seines Grills besser verstehen und mögliche Probleme diagnostizieren möchte.

Im Folgenden werden wir tief in die Materie eintauchen, die Grundlagen des Widerstands erläutern, typische Werte für Heizspiralen beleuchten und Ihnen zeigen, wie Sie den Widerstand selbst messen können. Mit diesem Wissen sind Sie bestens gerüstet, um die Leistung Ihres Elektrogrills zu verstehen und sicherzustellen, dass er stets für perfekte Grillergebnisse bereit ist.

Was ist eine Heizspirale und wie funktioniert sie?

Eine Heizspirale, oft auch Heizelement genannt, ist im Grunde ein einfacher, aber hochwirksamer elektrischer Widerstand. Sie besteht in der Regel aus einem Draht, der aus einer Nickel-Chrom-Legierung (oft Kanthal oder Nichrom) gefertigt ist. Diese Materialien zeichnen sich durch ihren hohen elektrischen Widerstand und ihre Fähigkeit aus, auch bei hohen Temperaturen stabil zu bleiben, ohne zu schmelzen oder zu korrodieren.

Das Funktionsprinzip ist relativ simpel und basiert auf dem Jouleschen Gesetz der Erwärmung: Wenn elektrischer Strom durch einen Leiter fließt, der einen gewissen Widerstand aufweist, wird ein Teil der elektrischen Energie in Wärme umgewandelt. Je höher der Widerstand des Leiters und je stärker der Stromfluss, desto mehr Wärme wird erzeugt. Im Falle einer Heizspirale ist der Draht so konzipiert, dass er einen optimalen Widerstand bietet, um bei der anliegenden Netzspannung (in Deutschland typischerweise 230 Volt) die gewünschte Leistung (gemessen in Watt) und damit die benötigte Grilltemperatur zu erreichen. Der Draht ist zu einer Spirale geformt, um eine große Oberfläche auf kleinem Raum zu bieten und die Wärmeabgabe zu maximieren.

Warum ist der Widerstand (Ohm) wichtig?

Der elektrische Widerstand ist eine fundamentale Eigenschaft, die direkt mit der Leistung und somit der Heizkraft Ihrer Spirale zusammenhängt. Um dies zu verstehen, müssen wir uns das Ohmsche Gesetz und die Leistungsformel ansehen:

• Ohmsches Gesetz: U = R * I (Spannung = Widerstand * Stromstärke)
• Leistungsformel: P = U * I (Leistung = Spannung * Stromstärke)

Durch Umstellung und Kombination dieser Formeln können wir die Leistung (P) auch in Abhängigkeit von Spannung (U) und Widerstand (R) ausdrücken: P = U² / R. Diese Formel ist entscheidend, denn sie zeigt uns:

• Je geringer der Widerstand (R) bei gleicher Spannung (U), desto höher ist die Leistung (P).
• Je höher die Leistung (P) eines Grills sein soll, desto geringer muss der Widerstand (R) der Heizspirale bei gegebener Spannung (U) sein.

Ein korrekter Widerstandswert ist also entscheidend für die Leistungsfähigkeit und die Sicherheit des Elektrogrills. Ein zu hoher Widerstand würde bedeuten, dass die Spirale nicht die vorgesehene Hitze erreicht, während ein zu niedriger Widerstand zu einer Überlastung des Stromkreises oder sogar zum Durchbrennen der Spirale führen könnte.

Typische Widerstandswerte von Heizspiralen im Elektrogrill

Die genaue Ohm-Zahl einer Heizspirale ist nicht pauschal zu nennen, da sie direkt von der Nennleistung (Watt) des Grills und der Betriebsspannung (Volt) abhängt. Die meisten Elektrogrills in Europa arbeiten mit einer Spannung von 230 Volt.

Um den erwarteten Widerstand Ihrer Heizspirale zu berechnen, können Sie die Formel P = U² / R nach R umstellen: R = U² / P.

Nehmen wir einige gängige Leistungsstufen als Beispiele:

Beachten Sie, dass diese Werte die Nennwiderstände bei Raumtemperatur sind. Der Widerstand von Heizelementen erhöht sich leicht, wenn sie heiß werden, was ein normales physikalisches Phänomen ist. Für eine Funktionsprüfung ist die Messung im kalten Zustand jedoch aussagekräftig.

Wie misst man den Widerstand einer Heizspirale?

Die Messung des Widerstands einer Heizspirale ist ein einfacher Vorgang, erfordert jedoch ein Multimeter und die Einhaltung wichtiger Sicherheitsvorkehrungen.

Benötigte Werkzeuge:

• Ein Multimeter mit Ohm-Messfunktion (Ω).

Sicherheitsvorkehrungen:

1. Stromlos machen: Trennen Sie den Elektrogrill unbedingt vom Stromnetz! Ziehen Sie den Stecker aus der Steckdose. Dies ist der wichtigste Schritt, um Stromschläge zu vermeiden.
2. Abkühlen lassen: Stellen Sie sicher, dass der Grill vollständig abgekühlt ist, bevor Sie ihn berühren oder zerlegen.

Schritt-für-Schritt-Anleitung:

1. Zugang zur Heizspirale: Je nach Modell müssen Sie möglicherweise das Grillrost und die Fettauffangschale entfernen, um direkten Zugang zu den Anschlüssen der Heizspirale zu erhalten. Bei einigen Modellen ist die Heizspirale fest verbaut und nur die äußeren Anschlüsse sind zugänglich.
2. Multimeter einstellen: Schalten Sie Ihr Multimeter ein und wählen Sie den Bereich für die Widerstandsmessung (Ohm, Ω). Beginnen Sie mit einem höheren Bereich (z.B. 200 Ohm oder 2 kOhm), falls Sie den genauen Wert nicht kennen. Das Multimeter sollte einen Wert in Ohm anzeigen können, der im Bereich der oben genannten Beispiele liegt.
3. Messsonden anlegen: Berühren Sie mit den beiden Messsonden des Multimeters die beiden elektrischen Anschlüsse der Heizspirale. Achten Sie darauf, dass die Sonden guten Kontakt haben und nicht andere Metallteile berühren, die den Messwert verfälschen könnten.
4. Wert ablesen: Lesen Sie den Wert ab, der auf dem Display des Multimeters angezeigt wird.

Was bedeuten die Messwerte?

Nachdem Sie den Widerstand gemessen haben, ist es wichtig, die Ergebnisse richtig zu interpretieren:

• Wert im erwarteten Bereich: Zeigt Ihr Multimeter einen Widerstandswert an, der nahe an dem berechneten Wert für die Nennleistung Ihres Grills liegt (siehe Tabelle oben), ist die Heizspirale wahrscheinlich in Ordnung. Ein paar Ohm Abweichung sind normal und können auf Messtoleranzen oder Temperaturunterschiede zurückzuführen sein. Dies ist das optimale Ergebnis.
• Unendlich hoher Widerstand (OL oder 1 auf dem Display): Wenn das Multimeter 'OL' (Overload), 'Open Loop' oder einfach eine '1' am linken Rand des Displays anzeigt, bedeutet dies, dass der Stromkreis unterbrochen ist. Die Heizspirale ist defekt, oft durch einen Bruch des Heizelements. In diesem Fall muss die Heizspirale ausgetauscht werden. Dies ist die häufigste Ursache für einen nicht heizenden Elektrogrill.
• Widerstand nahe Null (Kurzschluss): Ein Widerstandswert, der nahe bei 0 Ohm liegt, deutet auf einen Kurzschluss hin. Dies ist bei Heizspiralen selbst seltener, kann aber auf einen internen Defekt oder einen Kurzschluss in der Zuleitung hindeuten. Ein solcher Zustand ist gefährlich und kann Sicherungen auslösen oder weitere Schäden verursachen. Die Heizspirale sollte in diesem Fall ebenfalls ausgetauscht werden.

Diese Messung ist ein einfacher, aber effektiver Weg, um die Funktionalität Ihrer Heizspirale zu überprüfen und festzustellen, ob sie die Ursache für ein Heizproblem ist.

Häufige Probleme mit Heizspiralen und ihre Behebung

Auch wenn Heizspiralen robust gebaut sind, können im Laufe der Zeit Probleme auftreten. Die häufigsten sind:

• Heizspirale heizt nicht oder nur teilweise: Dies ist oft das Ergebnis eines internen Bruchs der Heizspirale (offener Stromkreis), wie oben beschrieben. Die Messung des Widerstands wird dies bestätigen. Die einzige Lösung ist in der Regel der Austausch der Spirale.
• Ungleichmäßige Hitzeverteilung: Manchmal heizt die Spirale, aber nicht gleichmäßig über die gesamte Fläche. Dies kann auf einen teilweisen Defekt oder Korrosion an bestimmten Stellen hindeuten, die den Widerstand lokal erhöhen. Eine gründliche Reinigung kann helfen, aber oft ist auch hier ein Austausch die sinnvollste Lösung.
• Durchbrennen der Spirale: Ein plötzliches Durchbrennen, oft begleitet von einem Knall oder Funken, deutet auf eine Überlastung oder Materialermüdung hin. Dies kann durch Alter, Korrosion oder auch durch externe Faktoren wie Überspannung verursacht werden.
• Geruchsentwicklung oder Rauchentwicklung: Wenn die Heizspirale stark verschmutzt ist, können Fett- oder Speisereste verbrennen und unangenehme Gerüche oder Rauch verursachen. Regelmäßige Reinigung ist hier die beste Prävention.

In den meisten Fällen, in denen eine Heizspirale defekt ist, ist eine Reparatur nicht wirtschaftlich oder sicher. Der Austausch der Heizspirale gegen ein passendes Ersatzteil ist die gängige und empfohlene Lösung. Achten Sie dabei immer auf Kompatibilität mit Ihrem Grillmodell und die korrekte Nennleistung (Watt).

Pflege und Wartung der Heizspirale für lange Lebensdauer

Obwohl die Heizspirale ein robustes Bauteil ist, können Sie ihre Lebensdauer durch einfache Pflegemaßnahmen verlängern:

• Regelmäßige Reinigung: Nach jeder Nutzung sollten Speisereste und Fett von der Heizspirale entfernt werden. Warten Sie, bis der Grill vollständig abgekühlt ist. Verwenden Sie eine weiche Bürste oder ein feuchtes Tuch (niemals scheuernde Mittel oder zu viel Wasser direkt auf die Spirale), um Ablagerungen zu entfernen. Achtung: Niemals die Heizspirale in Wasser tauchen oder unter fließendem Wasser reinigen!
• Vermeidung von Überlastung: Achten Sie darauf, dass der Grill an eine Steckdose angeschlossen ist, die für die Leistung des Grills ausgelegt ist. Vermeiden Sie die Verwendung von Verlängerungskabeln, die nicht für hohe Leistungen ausgelegt sind.
• Schutz vor Feuchtigkeit: Lagern Sie den Elektrogrill an einem trockenen Ort, um Korrosion an der Heizspirale und den elektrischen Kontakten zu vermeiden.
• Vorsicht beim Hantieren: Vermeiden Sie es, die Heizspirale zu verbiegen oder zu beschädigen, insbesondere wenn sie heiß ist.

Durch diese einfachen Schritte stellen Sie sicher, dass Ihre Heizspirale effizient arbeitet und Ihnen lange Freude am Grillen bereitet.

Fazit

Die Heizspirale ist das unersetzliche Herzstück jedes Elektrogrills. Ihr elektrischer Widerstand, gemessen in Ohm, ist der Schlüssel zum Verständnis ihrer Funktionsweise und ihrer Leistungsfähigkeit. Indem Sie die Zusammenhänge zwischen Widerstand, Spannung und Leistung verstehen und wissen, wie Sie den Widerstand selbst messen können, sind Sie in der Lage, die Gesundheit Ihres Grills zu beurteilen und Probleme frühzeitig zu erkennen. Auch wenn die Reparatur einer defekten Heizspirale in der Regel einen Austausch bedeutet, gibt Ihnen das Wissen über ihren Widerstand die Gewissheit, dass Sie die richtige Diagnose gestellt haben.

Ein gut funktionierender Elektrogrill mit einer intakten Heizspirale sorgt für konstante und zuverlässige Hitze, die für das Gelingen Ihrer Grillgerichte unerlässlich ist. Pflegen Sie Ihre Heizspirale gut, und sie wird Ihnen viele unvergessliche Grillerlebnisse bescheren.

Häufig gestellte Fragen (FAQ)

Kann ich eine Heizspirale selbst reparieren?

In den allermeisten Fällen ist eine Reparatur einer defekten Heizspirale nicht möglich oder nicht ratsam. Ein Bruch im Heizdraht oder ein Kurzschluss erfordert in der Regel den Austausch des gesamten Heizelements, um die Sicherheit und Funktion zu gewährleisten. Versuchen Sie niemals, einen Heizdraht zu flicken.

Warum brennt meine Heizspirale durch?

Heizspiralen können aus verschiedenen Gründen durchbrennen: Materialermüdung durch Alter und Hitzezyklen, Korrosion durch Feuchtigkeit oder aggressive Reinigungsmittel, mechanische Beschädigung, oder selten eine Überspannung im Stromnetz. Auch starke Verschmutzung, die zu lokaler Überhitzung führt, kann ein Faktor sein.

Wie lange hält eine Heizspirale im Durchschnitt?

Die Lebensdauer einer Heizspirale hängt stark von der Qualität des Materials, der Nutzungshäufigkeit und der Pflege ab. Hochwertige Heizspiralen können bei guter Pflege viele Jahre halten, oft 5 bis 10 Jahre oder länger. Bei intensiver Nutzung oder mangelnder Pflege kann die Lebensdauer aber auch deutlich kürzer sein.

Ist der Widerstand der Heizspirale immer gleich?

Der Nennwiderstand einer Heizspirale ist ein fester Wert, der durch ihr Design und Material bestimmt wird. Allerdings erhöht sich der Widerstand von Metallen leicht, wenn sie erhitzt werden (positiver Temperaturkoeffizient). Das bedeutet, dass der Widerstand der Heizspirale im Betriebszustand (heiß) etwas höher ist als im kalten Zustand. Für eine Funktionsprüfung wird die Messung im kalten Zustand durchgeführt, da diese Abweichung gering ist und die Grundfunktion nicht beeinflusst.

Kann ich jede Heizspirale in meinen Elektrogrill einbauen?

Nein, es ist entscheidend, eine Ersatzheizspirale zu verwenden, die exakt zu Ihrem Grillmodell passt. Achten Sie auf die richtige Nennleistung (Watt), die Abmessungen, die Form und die Art der Anschlüsse. Eine falsche Heizspirale kann zu Fehlfunktionen, unzureichender Heizleistung oder sogar zu Sicherheitsrisiken führen.
