Ablaufroste & Erdverlegte Entwässerung: Der unsichtbare Schutz

Wenn es um die Funktionalität und Langlebigkeit unseres Zuhauses geht, denken wir oft zuerst an sichtbare Elemente wie Dächer, Wände oder Fenster. Doch die wahren, stillen Helden, die unser Eigentum vor den Elementen schützen und ein reibungsloses Funktionieren gewährleisten, liegen oft im Verborgenen. Zwei dieser unverzichtbaren Komponenten sind Ablaufroste und die gesamte erdverlegte Entwässerung. Sie sind entscheidend dafür, dass Wasser und andere Flüssigkeiten effizient abgeleitet werden, während Schmutz und unerwünschte Partikel ferngehalten werden. Von der Sicherheit in öffentlichen Bereichen bis hin zur Abwehr von Feuchtigkeitsschäden im Eigenheim spielen diese Systeme eine zentrale Rolle. Dieser Artikel beleuchtet ihre Bedeutung, Arten, Materialien, Anwendungen und die essenzielle Wartung, um die Langlebigkeit und Effizienz Ihrer Entwässerungsinfrastruktur zu gewährleisten.

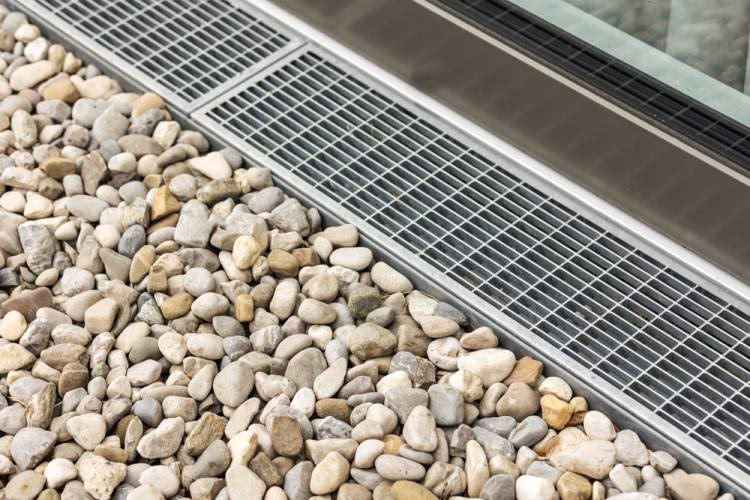

Ablaufroste – Die unsichtbaren Wächter Ihres Abflusses

Ein Ablaufrost, auch bekannt als Gitterrost oder Abdeckrost, ist weit mehr als nur ein Stück Metall oder Kunststoff über einem Abfluss. Seine Hauptfunktion besteht darin, den Durchgang von Wasser und anderen Flüssigkeiten in ein Entwässerungssystem zu ermöglichen, während gleichzeitig Schmutz, Blätter und größere Partikel effektiv zurückgehalten werden. Dies ist nicht nur für die Funktionsfähigkeit des Abflusssystems entscheidend, sondern auch für die öffentliche Sicherheit, die Bauplanung und die Stadtentwicklung.

Arten von Ablaufrosten: Vielfalt für jeden Bedarf

Ablaufroste gibt es in einer beeindruckenden Vielfalt an Materialien, Größen und Formen, um den unterschiedlichsten Anforderungen gerecht zu werden. Die Auswahl des passenden Rostes hängt von ästhetischen Bedürfnissen, dem erwarteten Verkehrsaufkommen, dem Standort und Sicherheitsbedenken ab.

• Dekorative Roste: Diese sind in verschiedenen Mustern und Stilen erhältlich und werden häufig im gewerblichen und privaten Landschaftsbau eingesetzt, wo das Aussehen eine wichtige Rolle spielt.
• Maschenroste: Gefertigt aus einem gitterartigen Muster von Drähten oder Stäben, sind sie aufgrund ihrer kleineren Öffnungen weit verbreitet in privaten und gewerblichen Bereichen.
• Rinnenroste: Ideal für schmale, lange Abflüsse, wie sie auf Einfahrten und Straßen zu finden sind. Sie sind oft aus Stahl oder Gusseisen gefertigt.
• Schlitzroste: Diese weisen schmale Schlitze anstelle von breiten Stäben auf. Sie werden häufig in fußgängerfreundlichen Bereichen installiert, da sie die Sicherheit erhöhen.
• Absatzsichere Roste (Heel-Proof Grating): Speziell mit schmaleren Öffnungen konstruiert, um das Verfangen von Absätzen zu verhindern. Dieser Stil ist in stark frequentierten Fußgängerzonen beliebt.
• Stabroste: Ihre parallele Stabstruktur ermöglicht einen einfachen Wasserdurchfluss. Sie sind ideal für stark frequentierte Bereiche wie Einfahrten und Industriezonen.
• Lochroste (Perforated Grating): Sie verfügen über ein Gitter aus quadratischen oder runden Drainageöffnungen. Aufgrund ihrer ansprechenden Optik werden sie oft in privaten Anwendungen eingesetzt.

Vergleich verschiedener Ablaufrost-Typen

Materialien für Ablaufroste

Die Wahl des Materials ist entscheidend für die Haltbarkeit, Korrosionsbeständigkeit und Belastbarkeit eines Ablaufrostes:

• Verbundwerkstoffe/Kunststoff: Ideal für leichte gewerbliche und private Anwendungen. Sie sind leicht und korrosionsbeständig.
• Aluminium: Leicht und korrosionsbeständig, daher gut geeignet für weniger stark frequentierte Orte.
• Stahl: Bietet Haltbarkeit und Schutz vor Korrosion. Eine ausgezeichnete Wahl für gewerbliche und industrielle Umgebungen.
• Edelstahl: Ideal für Orte, die Salzwasser oder Chemikalien ausgesetzt sind. Er kombiniert Festigkeit mit hervorragender Korrosionsbeständigkeit.
• Gusseisen: Stark und langlebig, häufig im Schwerlastbereich eingesetzt.

Materialeigenschaften im Überblick

Anwendungsbereiche von Ablaufrosten

Ablaufroste sind unverzichtbar, um das Eindringen von Schmutz in das Entwässerungssystem zu verhindern und gleichzeitig den freien Wasserfluss zu gewährleisten. Ihre Anwendungsbereiche sind vielfältig:

• Private Anwendungen: In Gärten, auf Terrassen und in Einfahrten regulieren sie den Regenwasserfluss und verhindern Ansammlungen.
• Fußgängerzonen und Gehwege: Auf Gehwegen, Plätzen und in Fußgängerzonen sammeln und leiten sie Regenwasser ab, um gefährliche Pfützen zu vermeiden.
• Landschaftsgestaltung: In Parks und Landschaftsbereichen verhindern sie Staunässe und kontrollieren den Bewässerungsabfluss.
• Garagen und Parkplätze: Hier helfen Ablaufroste, Wasser in die Entwässerungssysteme zu leiten, um die Oberflächen für Menschen und Fahrzeuge sicher zu halten.
• Freizeitbereiche und Schwimmbäder: In Wasserparks und an Pools sind sie entscheidend für das Wassermanagement und die Sicherheit.
• Straßenentwässerung: An Bordsteinen, in Rinnen und in Einlaufschächten tragen sie dazu bei, Regenwasserabflüsse zu kontrollieren und Überschwemmungen zu vermeiden.
• Gewerbe- und Industrieanlagen: Hier kontrollieren sie den Fluss von Abwasser und anderen Flüssigkeiten und halten Verunreinigungen vom Drainagesystem fern.

Die Bedeutung von Ablaufrosten

Ablaufroste sind in vielen verschiedenen Umgebungen – von öffentlichen Parks über Gehwege und Straßen bis hin zu Industriestandorten – unerlässlich für das Entwässerungssystem. Ihre Notwendigkeit ergibt sich aus mehreren Gründen:

• Langlebigkeit und Haltbarkeit: Materialien wie verstärkter Kunststoff, Edelstahl und Gusseisen sorgen für eine lange Lebensdauer und geringen Wartungsaufwand, selbst bei starker Beanspruchung und extremen Wetterbedingungen.
• Effizienz der Entwässerung: Roste verhindern, dass größere Ablagerungen in das Entwässerungssystem gelangen, ermöglichen aber den Wasserfluss. Dies verhindert Verstopfungen, die zu Wasseransammlungen oder Überschwemmungen führen und Infrastruktur beschädigen oder Gefahren darstellen können.
• Umweltschutz: Durch das Auffangen größerer Partikel tragen Roste dazu bei, Wasser- und Umweltverschmutzung zu mindern. Das Ergebnis ist weniger Umweltverschmutzung und eine höhere Wasserqualität.
• Strukturelle Integrität: Ablaufroste sind so konstruiert, dass sie schweren Lasten standhalten, insbesondere in industriellen Umgebungen und auf Straßen. Sie tragen dazu bei, das Entwässerungssystem stabil zu halten, indem sie Lasten aufnehmen und verteilen.
• Zugänglichkeit und Wartung: Gut konstruierte Ablaufroste erleichtern die Reinigung und Wartung des Entwässerungssystems, was für die Langlebigkeit und Leistung des Systems wichtig ist.
• Sicherheit: Ablaufroste verhindern, dass Tiere und Menschen in Abflussöffnungen fallen. Dies ist in dicht besiedelten Gebieten von größter Bedeutung, da es die Wahrscheinlichkeit von Verletzungen und Unfällen verringert.
• Ästhetik: Ablaufroste sind nicht nur praktisch, sondern können auch die visuelle Attraktivität eines Raumes verbessern. Moderne Roste sind oft ästhetisch ansprechend gestaltet und fügen sich nahtlos in ihre Umgebung ein.

Wartung und Sicherheit von Ablaufrosten

Die richtige Wartung Ihrer Ablaufroste ist entscheidend, um Überschwemmungen, Verstopfungen und andere Sicherheitsrisiken zu vermeiden. Hier ist eine detaillierte Anleitung:

Regelmäßige Inspektion

Überprüfen Sie die Ablaufroste häufig auf Beschädigungen, Abnutzung oder Verstopfungen. Achten Sie auf Fehlausrichtungen, Rost, Schmutzablagerungen oder Risse.

Reinigung

• Chemische Reiniger: Bei hartnäckigen Flecken wie Rost verwenden Sie einen für das Material Ihres Ablaufrostes geeigneten chemischen Reiniger.
• Hochdruckreinigung: Entfernen Sie Schmutz und Dreck mit einem Hochdruckreiniger, insbesondere in schwer zugänglichen Bereichen.
• Schmutzentfernung: Halten Sie den Ablaufrost und den umliegenden Bereich frei von Schmutz, Müll, Blättern oder anderen Materialien. Verwenden Sie hierfür Werkzeuge wie Besen, Schaufeln oder Sauger.

Reparatur und Austausch

• Kleine Schäden reparieren: Kleine Fehlausrichtungen oder Risse können durch Schweißen oder andere Metallbearbeitungsverfahren korrigiert werden.
• Austausch beschädigter Roste: Bei starker Korrosion oder Beschädigung sollte der Ablaufrost ausgetauscht werden. Stellen Sie sicher, dass Größe und Design des Ersatzrostes genau passen.

Vorbeugende Maßnahmen

• Schmutzfänger installieren: Verwenden Sie Siebe oder Maschenfallen, um zu verhindern, dass größere Müllstücke in den Abfluss gelangen.
• Korrekten Sitz gewährleisten: Installieren Sie den Rost fest, um ein Verrutschen oder Wackeln zu verhindern. Befestigen Sie ihn mit den richtigen Befestigungselementen.
• Rostschutzmittel auftragen: Wenn der Rost leicht rostet, behandeln Sie ihn mit einem Rostschutzmittel, um seine Lebensdauer zu verlängern.

Sicherheit gewährleisten

• Stolperfallen vermeiden: Stellen Sie sicher, dass der Ablaufrost bündig mit der umgebenden Oberfläche abschließt, um Stolperfallen zu vermeiden.
• Regelmäßige Wartung planen: Legen Sie eine Routine für die Überprüfung, Reinigung und Reparatur von Ablaufrosten fest. Die Routine kann wöchentlich, monatlich oder saisonal sein, abhängig von Ihrer Umgebung und den Drainageanforderungen.

Durch die Befolgung dieser Schritte bleibt ein Ablaufrost funktionsfähig, sicher und in gutem Zustand.

Erdverlegte Entwässerung – Das Fundament eines trockenen Zuhauses

Die erdverlegte Entwässerung umfasst das gesamte Rohrleitungssystem und die dazugehörigen Komponenten, die Abwasser und Oberflächenwasser von Ihrem Grundstück ableiten. Obwohl diese Systeme nach dem Bau weitgehend unsichtbar sind, sind sie entscheidend für die Funktionalität und Langlebigkeit Ihres Hauses. Probleme mit der erdverlegten Entwässerung können, wenn sie unbeachtet bleiben, zu ernsthaften Problemen führen, von unangenehmen Gerüchen bis hin zu strukturellen Schäden.

Warum erdverlegte Entwässerung so wichtig ist

Ein ordnungsgemäß geplantes und installiertes Entwässerungssystem verhindert Wasserschäden, Bodenerosion und potenzielle Gesundheitsrisiken, die mit stehendem Wasser oder Abwasserstau verbunden sind. Es umfasst:

• Schmutzwasserableitung: Leitet Abwasser von Toiletten, Waschbecken, Badewannen, Duschen und Haushaltsgeräten ab.
• Regenwasserableitung: Leitet Regenwasser von Dächern, Einfahrten und anderen befestigten Flächen ab.
• Grundwasserableitung: Entfernt überschüssiges Grundwasser aus dem Bereich um die Fundamente.

Wichtige Aspekte der Planung und Installation nach deutschen Standards

In Deutschland müssen alle Entwässerungssysteme den einschlägigen Bauvorschriften und DIN-Normen entsprechen. Die Genehmigung durch die Bauaufsichtsbehörde (Bauamt) ist obligatorisch. Lokale Entwässerungsbetriebe können weitere Anforderungen stellen, insbesondere wenn das Entwässerungssystem an öffentliche Kanäle angeschlossen wird. Für Klärgruben oder ähnliche Abwasserbehandlungsanlagen ist ein zufriedenstellender Abwasserauslauf unerlässlich, und es können Genehmigungen der Umweltbehörden (z.B. Wasserwirtschaftsämter) erforderlich sein.

Planung und Dokumentation

Eine sorgfältige Dokumentation ist für Entwässerungssysteme unerlässlich. Die Standards erfordern detaillierte Informationen, darunter:

• Vorgeschlagener Entwässerungsplan
• Sohlenhöhen und Standorte bestehender Kanäle
• Standorte von Anschlüssen
• Fertige Erdgeschoss- und Außenniveaus
• Inspektions- und Zugangspunkte
• Entsorgungsmethoden für Schmutz- und Oberflächenwasser
• Details zu Klärgruben, Sammelgruben oder Sickerschächten

Diese Dokumentation stellt sicher, dass Installateure die Planungsabsicht verstehen und zukünftige Wartungsarbeiten effektiv durchgeführt werden können.

Entsorgung von Schmutz- und Oberflächenwasser

Ein kritischer Aspekt der Entwässerungsplanung ist die zufriedenstellende Ableitung von Schmutzwasser und Oberflächenwasser zu geeigneten Ausläufen. Die Standards umfassen:

• Anschlüsse an öffentliche und private Kanäle
• Oberflächenwasser-Entwässerungssysteme (typischerweise getrennt vom Schmutzwasser)
• Anschlussrechte an Entsorgungssysteme
• Kompatibilität mit bestehenden Kanalisationssystemen
• Kapazitätsanforderungen für private Abwasserkanäle
• Kläranlagen für mehrere Häuser

Am wichtigsten ist, dass die Regenwasserableitung in der Regel von der Schmutzwasserableitung getrennt sein muss, um eine unnötige Belastung der Kläranlagen zu vermeiden. In Ausnahmefällen, wo eine Trennung nicht möglich ist, sind spezielle Vorkehrungen (z.B. Abscheider, Geruchsverschlüsse) zu treffen.

Systemleistung und Sicherheit

Die DIN-Normen berücksichtigen verschiedene Leistungs- und Sicherheitsaspekte:

• Belüftung von Entwässerungssystemen, um das Leersaugen von Geruchsverschlüssen zu verhindern (oft durch Entlüftungsleitungen über Dach).
• Verhinderung des Eindringens von Gasen in das Haus (besonders wichtig in Gebieten mit Radon oder Deponiegas).
• Korrekte Platzierung von Klärgruben und Sammelgruben (Mindestabstände zu Häusern und Zugänglichkeit).
• Planungsanforderungen für Pumpsysteme, wenn eine Schwerkraftentwässerung nicht möglich ist. Pumpsysteme müssen über ausreichende Speicherkapazität, Warnsysteme und geeignete Gehäuse für die Ausrüstung verfügen.

Schäden und Verstopfungen vermeiden

Um das Risiko von Schäden und Verstopfungen zu minimieren, bieten die DIN-Normen detaillierte Anleitungen zu:

• Anpassung an Bodenbewegungen mit flexiblen Rohren und Verbindungen.
• Planung geeigneter Rohrverläufe und Gefälle, um eine Selbstreinigung zu gewährleisten.
• Korrekte Dimensionierung der Rohre.
• Geeignete Zugangspunkte für Wartung und Beseitigung von Verstopfungen (z.B. Reinigungsöffnungen, Kontrollschächte).
• Geeignete Abdeckungen und Gullyroste.
• Schutz vor Grundwassereintritt.
• Maßnahmen zur Vermeidung von Überschwemmungen.

Jeder Abschnitt der Entwässerungsleitung muss für Wartungsarbeiten zugänglich sein. Dies wird durch die korrekte Platzierung von Revisionsschächten und Reinigungsöffnungen sichergestellt.

Klärgruben, Sammelgruben und Sickerschächte

Für Grundstücke, die nicht an öffentliche Kanäle angeschlossen sind, gibt es umfangreiche Anforderungen an:

• Kapazitätsberechnungen für Klärgruben und Sammelgruben.
• Zugangs- und Belüftungsanforderungen.
• Dichtheitsstandards, um Leckagen zu verhindern.
• Korrekte Entwässerungsanschlüsse.
• Planung von Sickerschächten für Klärgrubenabläufe und Feldentwässerungen.
• Versickerungstests zur Bestimmung der Bodenpermeabilität.

Ebenso sind Regenwasser-Sickerschächte detailliert geregelt, einschließlich Standortanforderungen, Planungsberechnungen und Testverfahren. Eine frühzeitige Einholung der Genehmigung zur Einleitung ist entscheidend, da bestimmte Standorte und Bodenbedingungen die Nutzung von Klärgruben ausschließen können.

Installation und Schutz

Die Standards bieten umfassende Anleitungen zu:

• Aushubanforderungen für Entwässerungsgräben.
• Schutz von Rohrleitungen, die durch Wände oder unter Gebäudeelementen verlaufen. Hier sind oft Schutzrohre oder flexible Dichtungen erforderlich, um Setzungen und Bewegungen zu kompensieren.
• Geeignete Bettung der Rohre, um Punktbelastungen zu vermeiden und eine gleichmäßige Lastverteilung zu gewährleisten.
• Materialien und Methoden für Seiten- und Hinterfüllung.
• Schutz der Arbeiten während des Baus, um Beschädigungen durch Baustellenverkehr oder andere Aktivitäten zu verhindern.
• Sonderregelungen für die Entwässerung unter Gebäuden, einschließlich abgehängter Entwässerung und spezieller Fundamente.

Beschädigte Entwässerungssysteme werden nicht akzeptiert. Schwere Lasten oder Erdarbeiten über oder in der Nähe ungeschützter Entwässerungssysteme sind zu vermeiden.

Überblick über wichtige DIN-Normen für erdverlegte Entwässerung (Beispiele)

Häufige Probleme und deren Lösung bei Neubauten

Trotz umfassender Standards können Entwässerungsprobleme auch bei Neubauten auftreten. Häufige Probleme sind:

• Langsamer Abfluss oder Verstopfungen: Oft verursacht durch Bauschutt in den Rohren, unzureichendes Gefälle oder schlechte Verbindungen.
• Faule Gerüche: Können auf defekte Geruchsverschlüsse, unzureichende Belüftung oder undichte Dichtungen hinweisen.
• Gurgelnde Geräusche: Können auf Teilverstopfungen oder Luftdruckprobleme im System hindeuten.
• Setzungen um Entwässerungsrohre: Potenzielle Anzeichen für unzureichende Verdichtung des Hinterfüllmaterials oder undichte Rohre, die Bodenerosion verursachen.
• Wasseransammlungen in Gärten oder Einfahrten: Können auf schlecht geplante oder installierte Regenwasserableitungen hindeuten.

Symptome und mögliche Ursachen von Entwässerungsproblemen

Was tun bei Entwässerungsproblemen?

Wenn Sie Entwässerungsprobleme in Ihrem Neubau feststellen:

• Problem dokumentieren: Machen Sie Fotos oder Videos von sichtbaren Problemen.
• Umgehend melden: Kontaktieren Sie sofort Ihren Bauträger oder Entwickler, da Entwässerungsprobleme oft unter die Gewährleistung fallen.
• Inspektion anfordern: Bitten Sie um eine Kamerainspektion des Entwässerungssystems, um Mängel zu identifizieren.
• Einhaltung überprüfen: Fordern Sie Nachweise an, dass die Entwässerung gemäß den geltenden Normen und genehmigten Plänen installiert wurde.
• Eskalieren bei Bedarf: Sollte Ihr Bauträger nicht reagieren, wenden Sie sich an unabhängige Sachverständige oder die zuständigen Baubehörden.

Pflege und Langlebigkeit Ihrer Entwässerungssysteme

Auch ordnungsgemäß installierte Systeme erfordern Wartung. Als Hausbesitzer sollten Sie:

• Ungeeignete Gegenstände (Feuchttücher, Windeln, Speisefette usw.) nicht in die Toilette spülen.
• Kontrollschächte regelmäßig überprüfen lassen.
• Gullies und Regenrinnen regelmäßig reinigen.
• Langsam abfließende Armaturen umgehend beheben.
• Regelmäßige professionelle Reinigung des Systems in Betracht ziehen.

Häufig gestellte Fragen (FAQs)

Q1: Was ist der Hauptzweck eines Ablaufrostes?

Der Hauptzweck eines Ablaufrostes ist es, den Durchgang von Wasser in ein Entwässerungssystem zu ermöglichen, während gleichzeitig größere Schmutzpartikel und Ablagerungen zurückgehalten werden, um Verstopfungen zu vermeiden und die Sicherheit zu gewährleisten.

Q2: Welche Materialien sind für Ablaufroste am besten geeignet?

Die besten Materialien hängen vom Anwendungsbereich ab. Für Schwerlastbereiche sind Gusseisen oder Stahl ideal. Für Bereiche mit hoher Korrosionsgefahr (z.B. Poolanlagen, Küstennähe) ist Edelstahl empfehlenswert. Für den privaten Bereich oder Leichtlastanwendungen eignen sich auch Verbundwerkstoffe oder Aluminium.

Q3: Wie oft sollte ich meine Ablaufroste reinigen?

Die Häufigkeit hängt von der Nutzung und dem Standort ab. In stark frequentierten Bereichen oder unter Bäumen sollten sie wöchentlich oder monatlich überprüft und gereinigt werden. In weniger exponierten Bereichen genügen oft saisonale Kontrollen.

Q4: Was ist der Unterschied zwischen Schmutzwasser- und Regenwasserableitung?

Schmutzwasserableitung führt das häusliche Abwasser (von Toiletten, Duschen, Spülen) ab. Regenwasserableitung sammelt und leitet Regenwasser von Dächern und befestigten Flächen ab. In den meisten modernen Systemen sind diese beiden getrennt, um Kläranlagen nicht unnötig mit Regenwasser zu belasten.

Q5: Welche Rolle spielen Bauvorschriften bei der erdverlegten Entwässerung?

Bauvorschriften und DIN-Normen sind entscheidend für die Planung, Installation und Abnahme der erdverlegten Entwässerung. Sie stellen sicher, dass die Systeme sicher, funktionsfähig und langlebig sind und die Umwelt nicht belasten. Ohne deren Einhaltung kann es zu Mängeln, Folgeschäden und Problemen bei der Abnahme kommen.

Q6: Kann ich eine Klärgrube überall installieren?

Nein, die Installation einer Klärgrube ist an bestimmte Voraussetzungen geknüpft. Es müssen ausreichende Abstände zu Gebäuden und Brunnen eingehalten werden, und der Boden muss für die Versickerung des gereinigten Abwassers geeignet sein (nachgewiesen durch Versickerungstests). Zudem ist eine Genehmigung der zuständigen Wasserbehörde erforderlich.

Zusammenfassend lässt sich sagen, dass sowohl Ablaufroste als auch die erdverlegte Entwässerung absolute Notwendigkeiten für die Sicherheit und die effiziente Ableitung von Wasser sind. Indem Sie sich mit den Wartungsanforderungen, Materialien, Typen und Anwendungen vertraut machen, können Sie die am besten geeigneten Komponenten für Ihre Zwecke auswählen und deren langfristige Effizienz sowie die Integrität Ihres Eigentums gewährleisten. Eine gut gepflegte Entwässerung ist ein Zeichen für ein gesundes Zuhause und eine verantwortungsvolle Bauweise.
