Moderne Fahrzeuge sind Hightech-Wunder, die ständig daran arbeiten, Effizienz und Leistung zu optimieren. Eine oft übersehene, aber entscheidende Komponente in diesem Bestreben ist der Kühlergrill-Jalousie-Stellantrieb. Dieses intelligente Bauteil spielt eine zentrale Rolle bei der Steuerung der Luftströmung durch den Kühlergrill, was direkten Einfluss auf die Aerodynamik, die Motorkühlung und letztlich den Kraftstoffverbrauch oder die Reichweite bei Elektrofahrzeugen hat. Es ist ein Paradebeispiel dafür, wie kleine, aber ausgeklügelte Systeme im Hintergrund arbeiten, um das Fahrerlebnis zu verbessern und die Umweltbelastung zu reduzieren.
Was ist ein Kühlergrill-Jalousie-Stellantrieb?
Der Kühlergrill-Jalousie-Stellantrieb, oft auch als Kühlergrillklappen-Stellantrieb bezeichnet, ist im Wesentlichen ein intelligenter Motor. Seine Hauptaufgabe besteht darin, die Lamellen oder Jalousien im Kühlergrill des Fahrzeugs präzise zu positionieren. Diese Lamellen können sich von einer vollständig geschlossenen bis zu einer vollständig geöffneten Position bewegen, was einem Bewegungsbereich von 90 Grad entspricht. Das Besondere daran ist die Feinabstimmung: Der Stellantrieb kann die Jalousien in 16 verschiedenen Positionen einstellen, wobei jede Position ungefähr 6 Grad voneinander entfernt ist. Diese präzise Steuerung ist entscheidend, um die Luftströmung dynamisch an die jeweiligen Fahrbedingungen anzupassen.

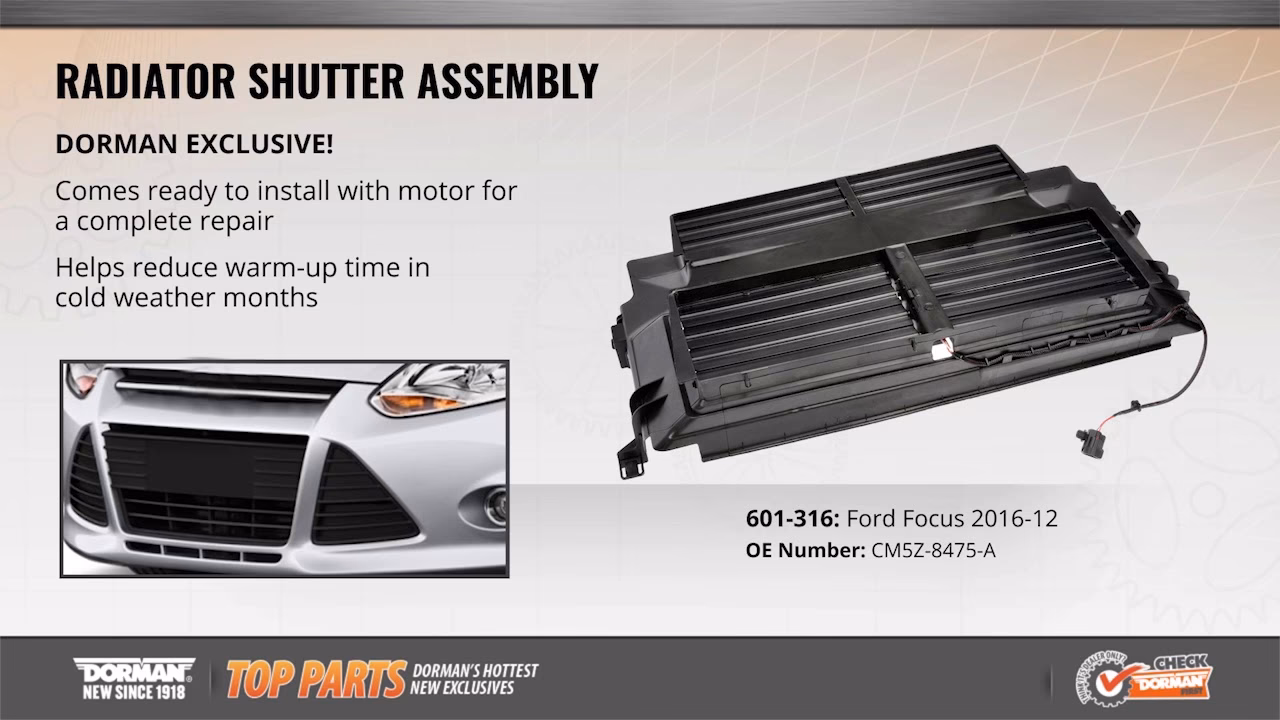

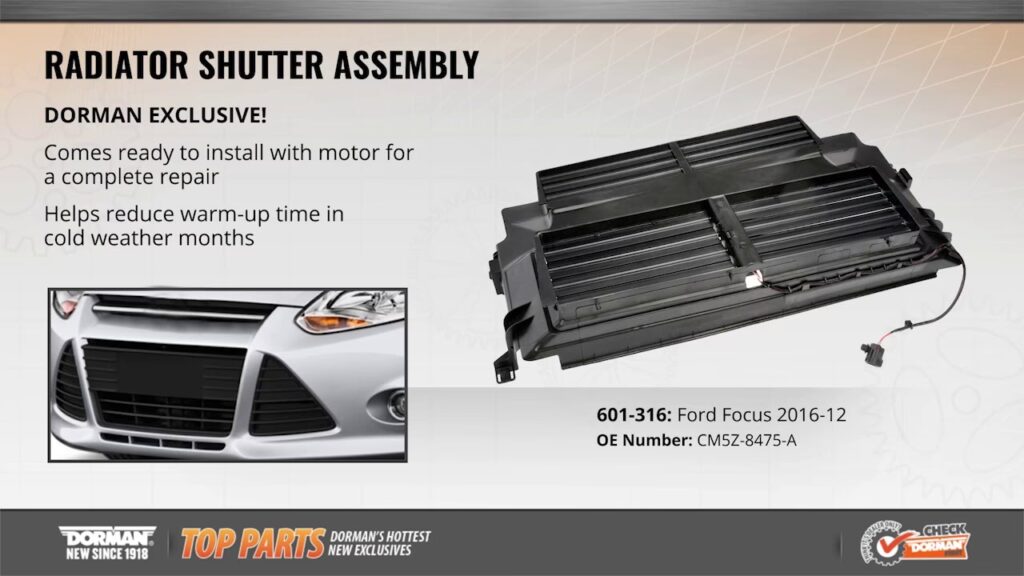

Die Jalousien selbst bestehen aus miteinander verbundenen Lamellen. Eine dieser Lamellen ist direkt mit dem Stellantrieb über eine spezielle Halterung verbunden. Wenn der Stellantrieb sich bewegt, bewegt er diese Lamelle, was wiederum die Bewegung der anderen verbundenen Lamellen bewirkt. Der Stellantrieb kann entweder einzeln ausgetauscht werden oder als Teil einer kompletten Baugruppe, die den Kühlergrill, den Stellantrieb, die Halterung, das Gehäuse und einen Verbindungskabelbaum umfasst.
Die Funktionsweise: Eine Symphonie aus Sensoren und Steuerung
Die Magie des Kühlergrill-Jalousie-Stellantriebs liegt in seiner engen Zusammenarbeit mit dem Motorsteuergerät (PCM – Powertrain Control Module) des Fahrzeugs. Das PCM ist das Gehirn, das die gewünschte Position der Kühlergrill-Jalousien basierend auf einer Vielzahl von Eingangsdaten berechnet. Zu diesen wichtigen Informationen gehören:
- Die Fahrzeuggeschwindigkeit: Bei höheren Geschwindigkeiten ist eine geschlossene Jalousie oft vorteilhafter für die Aerodynamik.
- Die Kühlmitteltemperatur: Bei Bedarf an mehr Kühlung (z.B. bei hoher Last oder hohen Außentemperaturen) werden die Jalousien geöffnet.
- Die Umgebungstemperatur: Beeinflusst den Kühlbedarf des Motors oder des Batteriesystems bei Elektrofahrzeugen.
- Der Druck des Klimaanlagensystems: Auch die Klimaanlage benötigt Kühlung, die durch die Jalousien gesteuert werden kann.
Die Kommunikation zwischen dem PCM und dem Kühlergrill-Jalousie-Stellantrieb erfolgt über einen sogenannten LIN-Bus (Local Interconnect Network). Dieser Bus ermöglicht eine bidirektionale Kommunikation, was bedeutet, dass das PCM dem Stellantrieb Befehle zur Positionierung senden kann und der Stellantrieb im Gegenzug Informationen über seine aktuelle Position sowie eventuelle Fehlerzustände an das PCM zurückmeldet. Diese kontinuierliche Rückmeldung ist entscheidend für die präzise Steuerung und die Fehlerdiagnose des Systems.
Die Bedeutung der Kalibrierung
Ein faszinierender Aspekt des Kühlergrill-Jalousie-Systems ist sein Kalibrierungsprozess. Jedes Mal, wenn der Motor gestartet wird, führt das System eine Kalibrierungssequenz durch. Dieser Vorgang dauert typischerweise zwischen 15 und 20 Sekunden. Während der Kalibrierung erkennt das System die Endpositionen der Jalousien – sowohl die vollständig geöffnete als auch die vollständig geschlossene Position. Die Sequenz kann in beide Richtungen beginnen (entweder öffnend oder schließend) und wird fortgesetzt, bis sie erfolgreich abgeschlossen ist oder ein Fehler erkannt wird.
Manchmal kann es eine längere Pause zwischen den beiden Teilen der Kalibrierungssequenz geben (Öffnen/Schließen). Wichtig ist, dass die Kalibrierung des Kühlergrill-Jalousie-Systems nicht manuell angefordert werden kann; sie wird ausschließlich vom Stellantrieb selbst initiiert. Sollten bestimmte Fehler auftreten, wie zum Beispiel eine blockierte Jalousie oder ein Stellantriebsfehler, wird eine Rekalibrierung eingeleitet, um das Problem zu beheben. Wenn das Problem nach einer kalibrierten Anzahl von Versuchen (üblicherweise 3 bis 4) nicht behoben ist, wird ein Timer gestartet, der einen Diagnose-Fehlercode (DTC) setzt, sobald eine vordefinierte Zeitspanne erreicht ist. Andere Fehler können ebenfalls eine Rekalibrierung auslösen, jedoch erst, nachdem ein DTC im PCM gesetzt wurde.
Vorteile Aktiver Kühlergrill-Jalousien
Die Integration aktiver Kühlergrill-Jalousien, gesteuert durch den Stellantrieb, bietet eine Reihe signifikanter Vorteile für moderne Fahrzeuge:
- Verbesserte Aerodynamik: Bei höheren Geschwindigkeiten können die Jalousien geschlossen werden, um den Luftwiderstand zu reduzieren. Dies führt zu einem geringeren Kraftstoffverbrauch bei Verbrennungsmotoren und einer erhöhten Reichweite bei Elektrofahrzeugen, da weniger Energie für die Überwindung des Luftwiderstands benötigt wird.
- Optimale Motortemperatur: Die Jalousien regulieren die Luftströmung zum Kühler. Bei kaltem Motor bleiben sie geschlossen, um ein schnelleres Erreichen der Betriebstemperatur zu ermöglichen, was den Verschleiß reduziert und die Effizienz steigert. Bei Bedarf an Kühlung öffnen sie sich, um ausreichend Luft zuzuführen.
- Schnellere Innenraumheizung: Durch das Schließen der Jalousien kann der Motorraum schneller warm werden, was wiederum die Heizleistung für den Innenraum verbessert und den Komfort erhöht.
- Geringere Emissionen: Ein Motor, der schneller seine Betriebstemperatur erreicht, produziert weniger Emissionen in der Warmlaufphase.
- Reduzierung von Fahrgeräuschen: Ein geschlossener Kühlergrill kann auch dazu beitragen, Windgeräusche zu reduzieren, was zu einem ruhigeren Fahrerlebnis führt.
Vergleich: Aktive vs. Passive Kühlergrills
Um die Vorteile des Kühlergrill-Jalousie-Stellantriebs besser zu verdeutlichen, lohnt sich ein Blick auf den Unterschied zwischen aktiven und passiven Kühlergrills:
| Merkmal | Aktiver Kühlergrill (mit Stellantrieb) | Passiver Kühlergrill (ohne Stellantrieb) |
|---|---|---|
| Luftstromkontrolle | Dynamisch und bedarfsgerecht | Konstant offen |
| Aerodynamik | Optimiert (Jalousien schließen bei Bedarf) | Weniger optimiert |
| Kraftstoffeffizienz / Reichweite | Verbessert | Standard |
| Motortemperaturmanagement | Präzise (schnelleres Aufwärmen, optimale Kühlung) | Weniger präzise |
| Komfort (Heizung) | Schnellere Innenraumheizung | Normale Heizleistung |
| Komplexität | Höher (elektronisch gesteuert) | Niedriger (rein mechanisch) |
| Fehleranfälligkeit | Potenziell höher (mehr Komponenten) | Niedriger |
Fehlererkennung und Fehlerbehandlung
Wie bei jedem komplexen System können auch beim Kühlergrill-Jalousie-System Fehler auftreten. Das PCM setzt Diagnose-Fehlercodes (DTCs), wenn es über einen bestimmten Zeitraum hinweg Fehlerinformationen vom Kühlergrill-Jalousie-Stellantrieb erhält. Ein kritischer Fall ist der Ausfall des LIN-Busses: Wenn die Kommunikation über den LIN-Bus für mehr als 10 Sekunden kontinuierlich unterbrochen ist, positioniert der Kühlergrill-Jalousie-Stellantrieb die Jalousien vollständig geöffnet. Dies ist eine Sicherheitsmaßnahme, um eine Überhitzung des Motors oder der Hochvoltkomponenten bei Elektrofahrzeugen zu verhindern, da so stets maximale Kühlung gewährleistet ist.
Ein wichtiger Hinweis für den Fahrer: Es gibt keine direkte Anzeige im Fahrzeug, die auf einen Fehler im Kühlergrill-Jalousie-System oder das Setzen eines DTCs im PCM hinweist. Das bedeutet, dass ein Problem möglicherweise unbemerkt bleibt, es sei denn, es treten andere Symptome auf (z.B. erhöhter Kraftstoffverbrauch, verändertes Motorverhalten) oder das Fahrzeug wird zur Diagnose an ein Fachgeschäft angeschlossen.
Typische Fehlerursachen können sein:
- Blockade der Jalousien: Schmutz, Eis, kleine Steine oder andere Fremdkörper können die Bewegung der Lamellen behindern.
- Elektrische Probleme: Defekte Verkabelung, schlechte Verbindungen oder ein Ausfall des Stellantriebsmotors selbst.
- Mechanischer Verschleiß: Mit der Zeit können die internen Komponenten des Stellantriebs oder die Gelenke der Jalousien verschleißen.
- Softwarefehler: Selten, aber möglich, dass ein Fehler in der Software des PCM oder des Stellantriebs auftritt.
Wartung und Austausch
Da der Kühlergrill-Jalousie-Stellantrieb ein integraler Bestandteil des Fahrzeugmanagements ist, ist eine ordnungsgemäße Funktion essenziell. Regelmäßige Sichtprüfungen auf offensichtliche Blockaden oder Beschädigungen können helfen, Problemen vorzubeugen. Sollte ein Stellantrieb defekt sein, ist ein Austausch unumgänglich. Wie bereits erwähnt, kann der Stellantrieb entweder einzeln oder als komplette Einheit zusammen mit dem Kühlergrill, den Jalousien und dem zugehörigen Kabelbaum ersetzt werden. Die Reparatur einzelner Jalousie-Lamellen ist in der Regel nicht vorgesehen, da sie als verbundene Einheit konzipiert sind.
Aufgrund der Komplexität des Systems und der Notwendigkeit einer korrekten Kalibrierung nach dem Austausch ist es ratsam, Reparaturen am Kühlergrill-Jalousie-System von qualifiziertem Fachpersonal durchführen zu lassen. Nur so kann sichergestellt werden, dass das System wieder einwandfrei funktioniert und die Vorteile in Bezug auf Effizienz und Leistung voll ausgeschöpft werden.
Häufig gestellte Fragen (FAQs) zum Kühlergrill-Jalousie-Stellantrieb
- Was passiert, wenn der Kühlergrill-Jalousie-Stellantrieb ausfällt?
- Wenn der Stellantrieb oder die LIN-Bus-Kommunikation ausfällt, positioniert das System die Kühlergrill-Jalousien in der Regel vollständig geöffnet. Dies dient als Sicherheitsmaßnahme, um eine Überhitzung des Motors oder der Hochvoltkomponenten zu vermeiden, da so maximale Kühlung gewährleistet ist. Allerdings kann dies zu einem leicht erhöhten Kraftstoffverbrauch oder einer reduzierten Reichweite bei Elektrofahrzeugen führen, da die aerodynamischen Vorteile verloren gehen.
- Kann ich mit einem defekten Stellantrieb weiterfahren?
- Ja, in den meisten Fällen können Sie mit einem defekten Stellantrieb, der die Jalousien geöffnet lässt, weiterfahren. Das Fahrzeug ist so konzipiert, dass es nicht überhitzt. Beachten Sie jedoch, dass die optimale Effizienz und möglicherweise auch die Leistung des Fahrzeugs beeinträchtigt sein können. Es ist ratsam, das Problem baldmöglichst beheben zu lassen.
- Wie erkenne ich einen Fehler am Kühlergrill-Jalousie-System?
- Leider gibt es keine direkte Warnleuchte im Armaturenbrett, die speziell auf einen Fehler im Kühlergrill-Jalousie-System hinweist. Ein Fachmann kann jedoch mit einem Diagnosegerät Fehlercodes (DTCs) auslesen, die auf ein Problem hindeuten. Mögliche indirekte Anzeichen könnten ein leicht erhöhter Kraftstoffverbrauch oder eine verzögerte Erwärmung des Motors sein.
- Ist dieses System nur für Elektrofahrzeuge relevant?
- Nein, obwohl aktive Kühlergrill-Jalousien und deren Stellantriebe besonders vorteilhaft für Elektrofahrzeuge sind, um die Reichweite zu maximieren, finden sie auch in modernen Fahrzeugen mit Verbrennungsmotoren breite Anwendung. Sie tragen hier zur Reduzierung des Kraftstoffverbrauchs, zur schnelleren Warmlaufphase und zur Optimierung der Motortemperatur bei.
- Kann der Stellantrieb repariert oder muss er ersetzt werden?
- In den meisten Fällen muss der Stellantrieb bei einem Defekt ersetzt werden, da es sich um eine gekapselte Einheit handelt, die nicht für eine Reparatur ausgelegt ist. Manchmal wird der Stellantrieb auch als Teil einer größeren Baugruppe, die den gesamten Kühlergrill umfasst, ausgetauscht.
Der Kühlergrill-Jalousie-Stellantrieb ist ein Paradebeispiel für die fortschrittliche Technologie, die in modernen Fahrzeugen steckt, um Effizienz, Leistung und Komfort zu maximieren. Auch wenn er im Verborgenen arbeitet, ist seine Rolle für das Gesamtsystem des Fahrzeugs von erheblicher Bedeutung.
